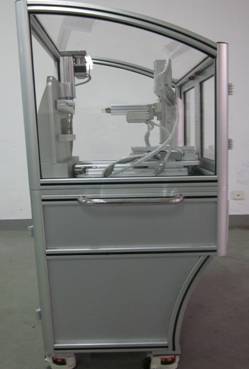

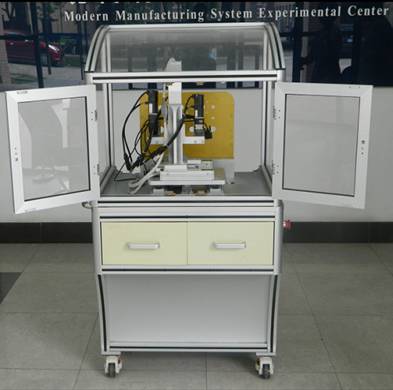

圖1? 雙水平操作機構正面、側面圖

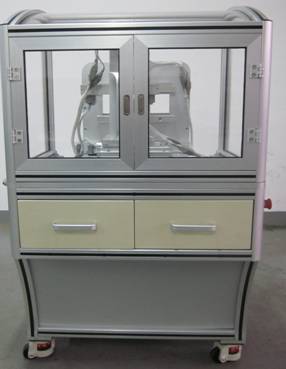

圖2 旋轉操作機構
本操作機構包括雙水平操作機構和旋轉操作機構，其中雙水平操作機構包括了一套水平運動操作機構，主要用于按鈕開關、微動開關和限位開關的接通與分斷能力試驗的試品操作；旋轉操作機構主要用于旋轉開關和轉換開關的接通與分斷能力試驗以及隔離開關的壽命試驗，兩者均屬于斷續周期工作制范疇。
本操作機構按三工位設計，每工位操作系統獨立，單獨可調，單獨可用；雙水平操作機構最快的操作頻率為360次/小時，旋轉操作機構最快的操作頻率為1r/s，并且在試驗10000次后兩者均與執行機構相對位移不超過行程2%。操作過程以3D圖像的形式顯示在觸摸屏上，并且能夠設置通斷時間、操作次數、運動速度等參數。另外操作機構具有自身安全防護功能，能防止因試品故障、爆炸損壞自身部件。
本操作機構的開發、投用，對智能電網用戶端產業的發展都有積極意義，且具有廣闊的市場價值和應用前景。
獲獎：
“智能電網用戶生產系統研究與開發”項目榮獲2011年中國產學研合作創新成果獎
專利：
申請國家發明專利4項：
雙水平開關電壽命檢測試驗操作機構， 201210122874.5
一種夾緊并鎖緊點動開關的裝置， 201210137630.4
一種開關檢測操作機構的三自由度并聯定位裝置， 201210122827.0
開關壽命檢測操作機構操作平臺201210134348.0
申請國家外觀設計專利1項：
智能電網用戶端可靠性測試操作機構 201230181872.4
